Chave Split Potenciômetro Push Pull Alpha B500K
-
- 1x de R$ 35,00 sem juros
- 2x de R$ 18,73
- 3x de R$ 12,76
- 4x de R$ 9,75
- 5x de R$ 7,95
- 6x de R$ 6,76
- 7x de R$ 5,91
- 8x de R$ 5,28
-
R$ 33,25
-
R$ 35,00
ADICIONE UMA NOVA FUNÇÃO SEM ADICIONAR OUTRA CHAVE

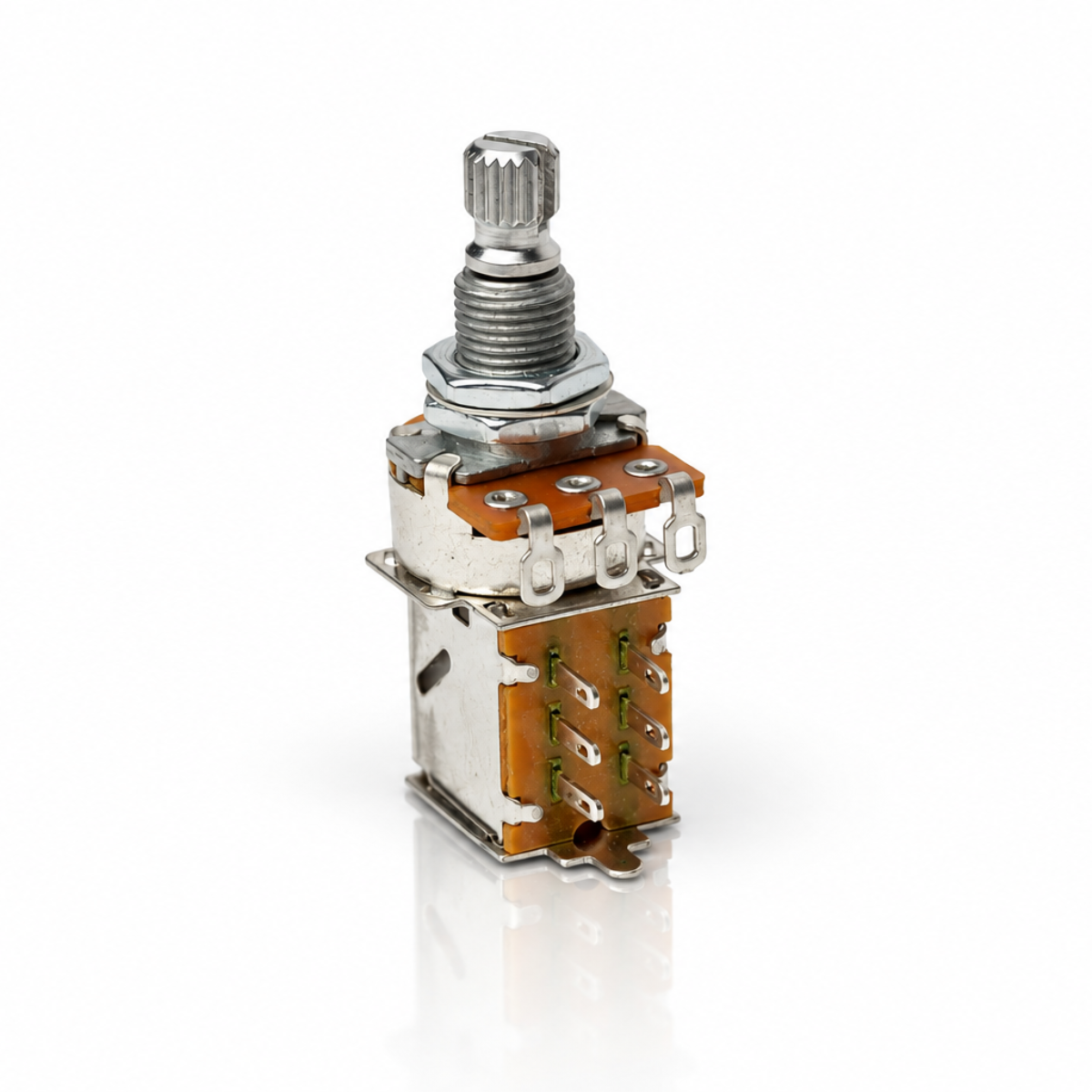

Se você deseja adicionar recursos de chaveamento ao circuito sem instalar uma chave separada no instrumento, o potenciômetro Push-Pull Alpha B500K de eixo longo reúne um potenciômetro convencional e uma chave DPDT no mesmo componente. O acionamento é feito pelo próprio knob: ao puxar ou pressionar o eixo, a chave alterna entre suas duas posições.
Essa configuração permite utilizar o Push-Pull em diferentes projetos de guitarra e baixo compatíveis. A função realizada não é determinada pelo potenciômetro, mas sim pela forma como a chave DPDT é conectada ao circuito.
Embora o Coil Split seja uma das aplicações mais conhecidas, o Push-Pull não é exclusivamente uma chave para dividir bobinas de humbuckers. A chave DPDT integrada disponibiliza dois polos de comutação que podem ser utilizados de diferentes maneiras conforme o projeto elétrico.
Entre as aplicações possíveis estão:
- Coil Split: permite desativar uma das bobinas de um humbucker compatível;
- Série / Paralelo: permite alterar a configuração elétrica entre bobinas ou captadores, conforme o circuito;
- Inversão de Fase: permite inverter eletricamente a fase de um sinal em relação a outro;
- Outros chaveamentos: a chave DPDT pode ser utilizada em outros projetos eletrônicos compatíveis.
Para qualquer uma dessas funções, é necessário que o restante do circuito e os captadores ofereçam as conexões necessárias para o chaveamento desejado.
B500K — RESISTÊNCIA E CURVA
O potenciômetro possui resistência nominal de 500K, valor frequentemente utilizado em circuitos passivos com captadores humbucker. A resistência faz parte do projeto elétrico do instrumento e deve ser escolhida de acordo com o circuito e os componentes utilizados.
Este modelo utiliza curva linear (B), na qual a resistência varia de maneira aproximadamente proporcional ao movimento do controle. Esse tipo de curva é utilizado em diferentes circuitos de áudio e instrumentos musicais, sendo indicado para projetos que especificam uma progressão elétrica mais uniforme ao longo do giro. Em trabalhos de reposição, utilize o valor e a curva do potenciômetro original ou o esquema elétrico do instrumento como referência.
EIXO LONGO PARA DIFERENTES MONTAGENS
Este modelo possui eixo/rosca longa, proporcionando maior alcance para instalações através de superfícies mais espessas. Essa característica pode ser útil em determinados instrumentos nos quais o componente é instalado diretamente através da madeira do corpo. O eixo longo, porém, não limita o potenciômetro exclusivamente a esse tipo de montagem. O conjunto acompanha contra-porca, que pode ser posicionada internamente para auxiliar no ajuste da altura de instalação e controlar quanto da rosca permanece exposto externamente.
EIXO MÉTRICO DE 6 MM COM 18 ESTRIAS
O eixo possui padrão métrico, aproximadamente 6 mm de diâmetro e 18 estrias, sendo destinado a knobs compatíveis de encaixe por pressão (push-on). É importante conferir o padrão do knob antes da compra, pois existem potenciômetros e knobs com diferentes diâmetros, quantidade de estrias e sistemas de fixação.
Potenciômetros Push-Pull possuem um conjunto de chaveamento abaixo do corpo do potenciômetro, portanto a profundidade disponível dentro da cavidade é um ponto crítico para a instalação.
Antes da compra, confira:
- Resistência nominal: 500K;
- Curva: Linear (B);
- Compatibilidade da chave DPDT com o chaveamento desejado;
- Necessidade de eixo/rosca longa;
- Comprimento útil e diâmetro da rosca;
- Espessura da superfície de montagem;
- Diâmetro e comprimento do eixo;
- Padrão métrico de 6 mm e 18 estrias;
- Compatibilidade do knob;
- Dimensões gerais do componente;
- Profundidade e espaço disponíveis dentro da cavidade.
Para reposição, compare as especificações com o potenciômetro original. Para novas funções de chaveamento, utilize um esquema elétrico adequado ao circuito, captadores e função desejada.
INDICADO PARA
- Guitarras, baixos e outros instrumentos com circuitos compatíveis;
- Projetos que utilizem potenciômetro B500K;
- Coil Split com humbuckers compatíveis;
- Chaveamentos série/paralelo;
- Projetos de inversão de fase;
- Outros chaveamentos compatíveis com chave DPDT;
- Instalações que necessitem de eixo/rosca longa;
- Reposição, modificações e serviços de luthieria.
Especificações Técnicas
- MarcaAlpha
- TipoPotenciômetro Push-Pull
- Resistência nominal500K
- CurvaLinear (B)
- Chave integradaDPDT
- Acionamento da chavePush-Pull
- Tipo de eixoLongo e estriado
- Padrão do eixoMétrico
- Diâmetro aproximado do eixo6 mm
- Número de estrias18
- Knob compatívelEncaixe por pressão (push-on), conforme as medidas
- Contra-porca para ajuste de instalaçãoInclusa
Pacote Inclui
- 01 Potenciômetro Push-Pull Alpha B500K Eixo Longo
- 01 Conjunto de Fixação
3 meses contra defeitos de fabricação.
